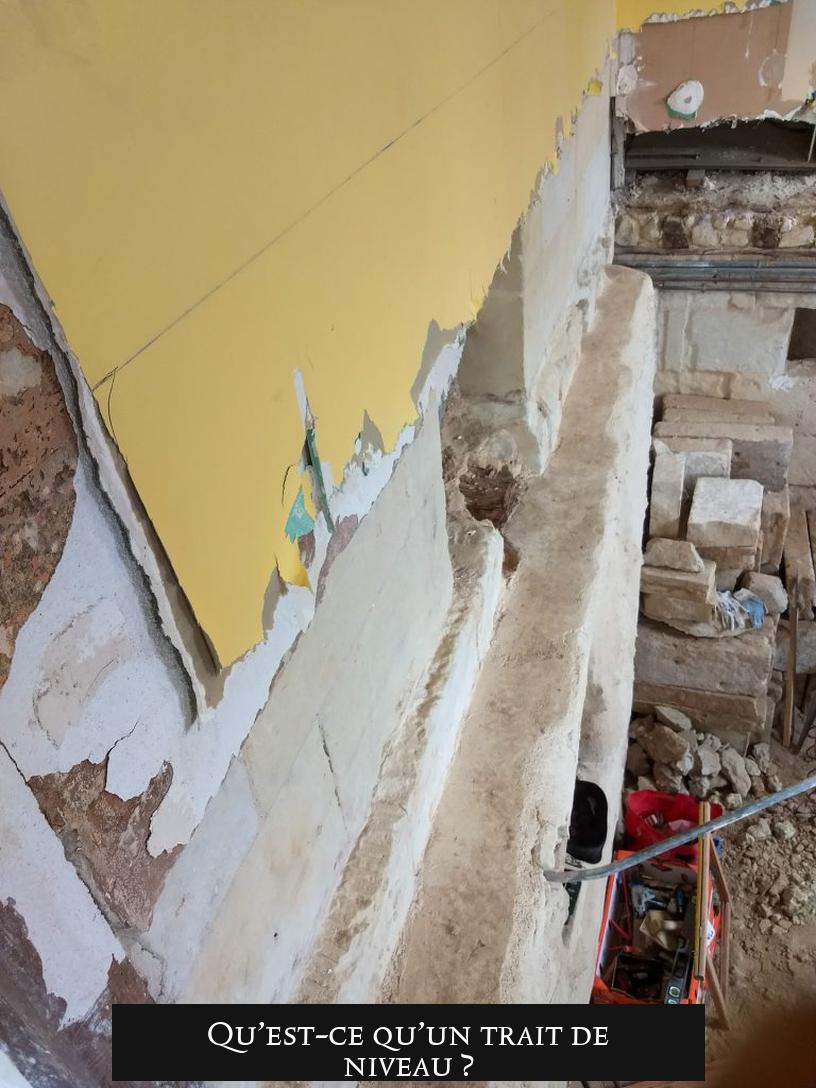

Qu’est-ce qu’un trait de niveau ?
Le trait de niveau est une ligne horizontale tracée sur un mur en construction, située à 1 mètre au-dessus du sol fini. Cette ligne agit comme une référence pour tous les corps de métier intervenant sur le chantier. En gros, elle est la base pour s’assurer que la maçonnerie reste bien droite et uniforme.
Définition et caractéristiques
- Trace réalisée par le maçon, souvent à 1 mètre du sol fini.
- Repère horizontal qui sert pour le contrôle des alignements et hauteurs.
- Permet d’établir un niveau commun partagé entre les différents artisans du bâtiment.
Pourquoi le trait de niveau est-il si important ?
Sans trait de niveau, chaque maçon, électricien ou plombier jouerait à un jeu différent avec la hauteur et les alignements. La ligne à 1 mètre est la référence officielle que tous doivent respecter. Elle garantit une maçonnerie plate, stable, et facilite les coulages ou autres travaux ultérieurs.
Utilisation pratique
- Repère pour vérifier l’horizontalité de la maçonnerie.
- Base commune aux autres corps de métier pour aligner leurs travaux (pose carrelage, installations électriques).
- Indispensable dans le marché de construction de préciser le nombre de traits nécessaires à chaque niveau.

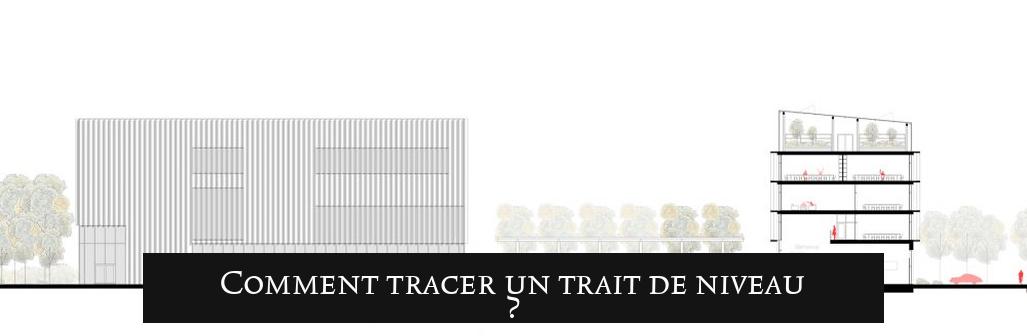

Comment tracer un trait de niveau ?
Il ne suffit pas de prendre une règle au hasard ; la précision est clé. Le niveau laser est l’outil préféré pour un traçage rapide et précis.
Matériel utilisé
- Niveau laser avec trépied.
- Système de réglage pour s’assurer que le rayon est parfaitement horizontal.
- Marque au mur pour matérialiser la ligne (crayon, peinture…)
Processus en 7 étapes
- Installer le niveau laser sur trépied à hauteur souhaitée.
- Régler le niveau ou l’aplomb jusqu’à obtenir un rayon horizontal.
- Projeter le faisceau sur tous les murs du bâtiment.
- Marquer précisément la ligne sur chaque mur.
- Vérifier la cohérence avec les repères de nivellement déjà existants.
- Faire signer un procès-verbal confirmant la position des traits de niveau.
- Conserver une trace photographique ou documentaire.
Maintenir le trait de niveau pendant les travaux
Le chantier ne tient pas en place. Les murs se dressent, les ouvriers bougent, les outils vibrent. Il faut donc maintenir ces références intactes.

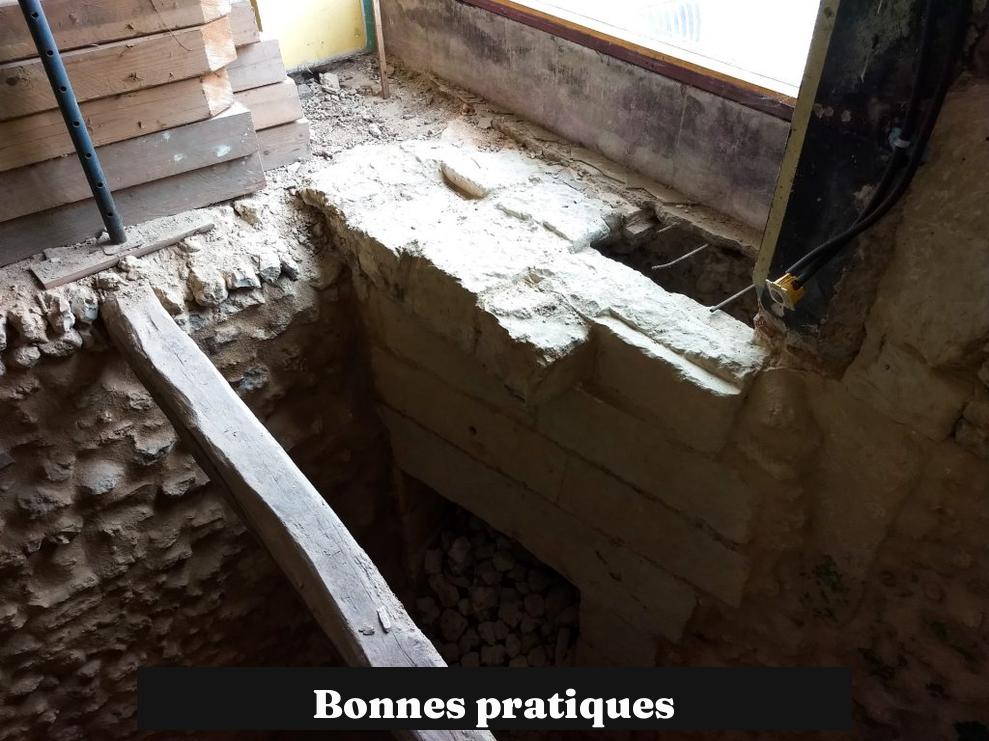

Bonnes pratiques
- Placer 2 à 3 marques supplémentaires par niveau, pour ne pas perdre la référence en cas d’effacement de la ligne principale.
- Fixer ces marques sur des supports stables non détruits pendant les travaux.
- Impliquer un géomètre expert pour revoir la précision et arbitrer en cas de désaccord.
- Consigner toutes les marques dans un procès-verbal validé par l’ensemble des entreprises.
- En cas de doute, faire contrôler les niveaux par un géomètre ou un expert indépendant.
Conseils pour éviter les erreurs
La reproduction des niveaux entre corps d’état multiples peut générer des erreurs cumulées. La solution ? Un géomètre commun pour tous.
- Éviter les décalages progressifs.
- Centraliser les mesures pour garantir la cohérence.
- Respecter les hauteurs précises indiquées dans le marché.
Résumé rapide
- Le trait de niveau est tracé à 1 mètre au-dessus du sol fini.
- Il est essentiel pour assurer une maçonnerie parfaitement horizontale.
- Son traçage est idéalement effectué avec un niveau laser et validé par un géomètre.
- Maintenir plusieurs marques par niveau garantit une bonne référence tout au long de la construction.
- La collaboration entre tous les artisans passe par le respect du trait de niveau.
Date dernière mise à jour : 29 octobre 2024.
Trait de niveau : pourquoi cette ligne à 1 mètre du sol fait toute la différence sur un chantier ?
Le trait de niveau est une ligne horizontale tracée sur un ouvrage servant de référence et généralement située à 1,00 mètre au-dessus du sol fini. Voilà qui résume l’essentiel, mais derrière cette définition simple se cache un véritable pilier du contrôle de qualité sur les chantiers. Vous l’ignorez peut-être, mais ce trait est le gardien de l’horizontalité, la ligne qui évite bien des casse-têtes en maçonnerie et en construction.
Qu’est-ce que le trait de niveau exactement ?
Imaginez une barre imaginaire, parfaitement horizontale, placée à un mètre au-dessus du sol final. C’est le trait de niveau, tracé généralement sur un mur et qui sert de point de départ pour toutes les mesures verticales sur un bâtiment.
Ce trait est crucial car il garantit une règle commune pour tous les corps d’état : maçons, plaquistes, plombiers, électriciens… Chacun peut alors se référer à cette ligne pour garantir que ses travaux sont bien à la bonne hauteur. Sans ce repère, le chantier risquerait la débauche de lignes inclinées pas toujours visibles à l’œil nu, et, forcément, les problèmes affluent en fin de travaux.
Pourquoi le trait de niveau est toujours à 1 mètre du sol fini ?
Le choix d’un mètre n’est pas anodin. C’est une hauteur suffisante pour éviter les salissures, coupures ou dégradations fréquentes près du sol, tout en restant accessible pour une lecture ou un contrôle rapide. Le fait de toujours tracer ce trait à la même hauteur standardise le chantier et évite toute confusion lors des relevés.
Comment tracer le trait de niveau ?
Dans l’idéal, ce travail est confié au géomètre expert. En effet, le traçage du trait de niveau requiert un outil de précision : le niveau laser, monté sur un trépied. Cet outil projette un rayon parfaitement horizontal sur toute la surface à marquer.
Imaginez un rayon de lumière rouge brillant dessiner une ligne droite sur vos murs : il suffit ensuite au maçon de matérialiser cette ligne avec un crayon ou un léger marquage qui deviendra le fameux trait de niveau. Facile, non ?
Le maintien du trait de niveau : un enjeu crucial
Tracer une fois, ce n’est pas suffisant. Le trait de niveau doit être conservé intact pendant la durée du chantier. Pour cela, il est conseillé de prévoir deux à trois marques complémentaires sur des parties solides, non vouées à être détruites ou modifiées. Ces marques font office de backup en cas d’effacement du trait principal.
De plus, il est impératif de bien définir dans le marché la fréquence à laquelle ces traits doivent être relevés et contrôlés. Ce n’est pas du luxe quand on sait à quel point un choc sur un mur peut décaler tout un projet.
Comment éviter les litiges grâce au trait de niveau ?
Sur un chantier, plusieurs corps d’état interviennent et parfois, les désaccords sur les cotes peuvent naître. Pour éviter tout conflit, on organise un constat collectif des traits de niveau dits « de référence ». Ces traits sont matérialisés avec des clous ou chevilles métalliques et consignés dans un procès-verbal que toutes les entreprises signent.
On ne plaisante pas avec le trait de niveau qui devient un point d’ancrage légal en cas de litige. Imaginez le géomètre et tous les artisans réunis autour de cette ligne quasi sacrée, témoins d’un accord scellé. En cas de doute ou de désaccord, la maîtrise d’œuvre peut aussi faire revenir le géomètre pour s’assurer du bon maintien des traits.
Qui trace et qui contrôle le trait de niveau ?
Le maçon réalise la première inscription du trait, mais sous la guidance ou après une intervention du géomètre expert. Ce dernier assure l’exactitude et la fidélité des mesures.
Dans des chantiers avec plusieurs lots, mieux vaut souvent qu’un même géomètre soit commun à tous. Cela évite les erreurs cumulées de report et garantit une cohérence parfaite sur tout le chantier.
Alors, le trait de niveau, c’est quoi, finalement ?
On pourrait croire à une simple ligne tracée au hasard. En réalité, le trait de niveau est une référence essentielle, fixée à 1 mètre au-dessus du sol fini, qui garantit la bonne horizontalité de la maçonnerie et de l’ensemble de la construction. Il sécurise le travail des professionnels, facilite la coordination, évite les litiges et garde la mémoire du chantier.
Pour les amateurs du bricolage, il est possible de s’auto-former au tracé du trait à l’aide de tutoriels en ligne et de prendre en main les outils modernes. Mais sur un chantier professionnel, cette étape est trop sensible pour être laissée au hasard.
En conclusion : un trait qui en dit long
- Le trait de niveau est un repère horizontal à 1 mètre du sol fini.
- Il demande précision et rigueur, idéalement assuré par un géomètre expert.
- Il sert tous les corps d’état et garantit la cohérence du chantier.
- Son maintien est crucial : des marques complémentaires sont essentielles.
- Il doit être consigné pour éviter tout litige entre intervenants.
Sans ce trait, la construction serait comme un orchestre sans chef d’orchestre : chacun joue sa partition, mais l’harmonie risque fort de s’envoler. Alors la prochaine fois que vous voyez cette simple ligne tracée sur un mur, pensez à tout le travail invisible qu’elle facilite. Et surtout, respectez-la !
Qu’est-ce qu’un trait de niveau en construction ?
Le trait de niveau est une ligne horizontale tracée sur un ouvrage. Il sert de référence de niveau, située en général à 1 mètre au-dessus du sol fini. Il guide la réalisation des autres éléments de construction.
Qui est responsable du traçage et du maintien du trait de niveau ?
L’entreprise en charge du gros œuvre doit faire appel à un géomètre expert pour tracer le trait. Elle doit aussi assurer son maintien pendant toute la durée du chantier pour éviter tout déplacement.
Comment garantir la fiabilité des traits de niveau durant le chantier ?
Il faut matérialiser les traits avec des clous ou chevilles métalliques et rédiger un procès-verbal signé par toutes les entreprises. Cela permet de sécuriser les références en cas de désaccord.
Pourquoi est-il conseillé de nommer un géomètre commun pour tous les lots ?
Un géomètre commun évite les erreurs de report entre les différents lots. Cela limite les cumul d’erreurs et garantit la cohérence des niveaux sur l’ensemble du chantier.
Quels outils sont utilisés pour tracer le trait de niveau ?
Le niveau laser est l’outil idéal. Il s’installe sur un trépied et projette un rayon lumineux horizontal pour matérialiser une ligne droite précise sur l’ouvrage.
